욕실 수전에서 누수 현상이 발견되어 누수 문제를 잡아보기로 합니다.
한 번도 만져본 적 없고 내부 구조가 어떻게 생겼는지조차 모르지만 일단 시도해 봅니다.
분해하기
많이 쓰이는 회전 레버식 수전입니다.
우선 작업의 편의를 위해 수전에서 샤워기 헤드와 샤워호스를 분리합니다.
급수 라인과 수전 본체가 육각 너트로 연결되어 있습니다.
검정색 오링 두 개가 보이네요 빼서 장착위치 잘 기억해 둡니다.
샤워호스 연결부에는 파랑색 오링이 있습니다.
이렇게 파랑오링 1개, 검정오링 2개 총 3개가 먼저 나왔습니다.

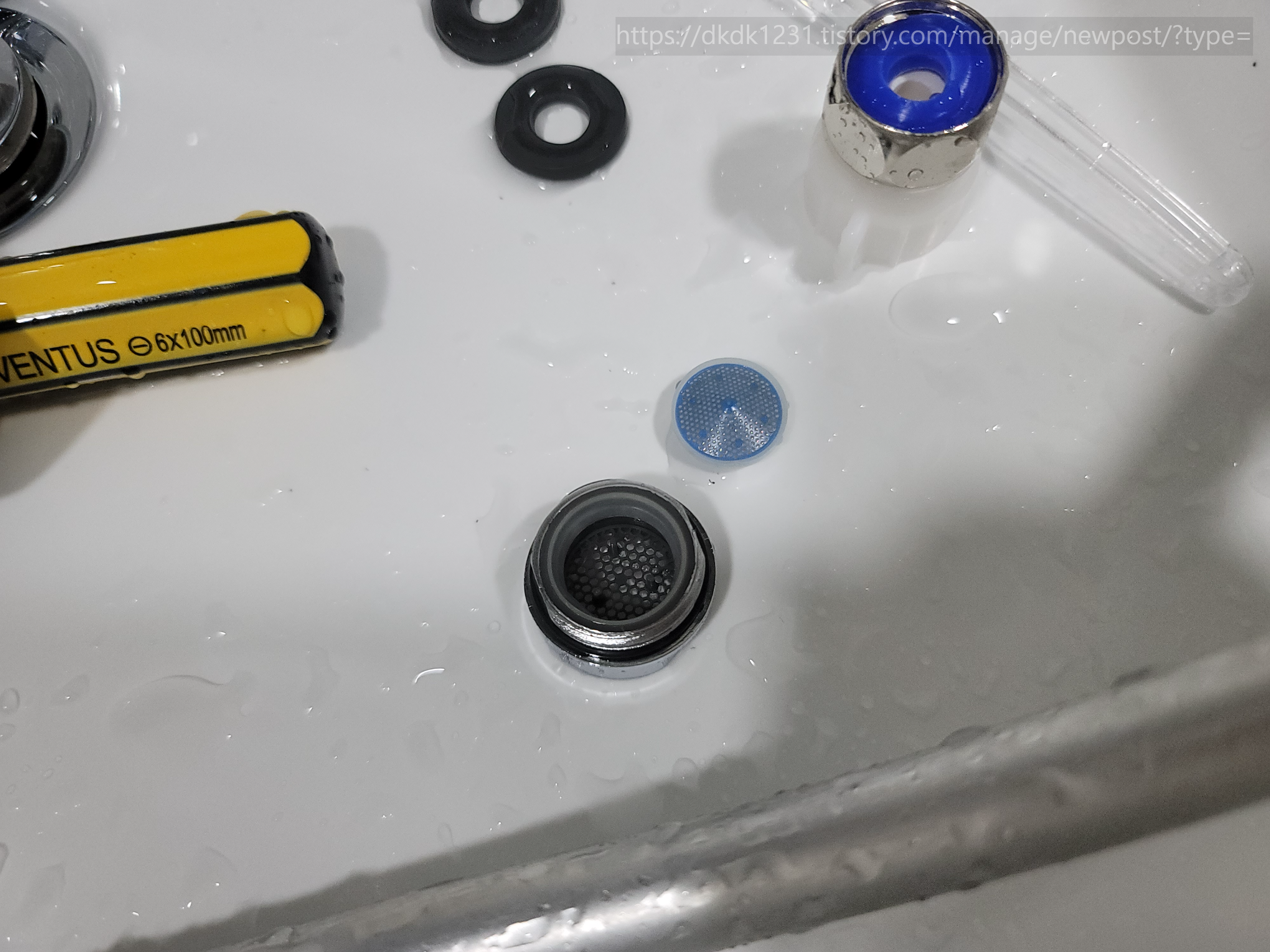

물줄기가 불규칙하게 나오는게 거슬려 샤워기가 아닌 부분(명칭 모름..)을 분해해 봅니다.
필터에 테프론 테이프 찌꺼기가 껴있었네요..
필터를 깨끗히 청소해 줍니다. 이제 물줄기 말끔하게 나오겠죠?
앞서 살펴본 부품들은 누수와 크게 관련없는 것 같아 수전 본체를 분해해봅니다.
우선 회전식 레버를 분해하기 위해 이리저리 돌려보니 작은 고정용 볼트가 꽂혀있네요.
요 작은 볼트를 풀어줍니다. H2.5를 사용할 정도로 매우 작으니 분실에 주의하세요.
완전히 분해하기 위해서 목 부분을 반시계 방향으로 돌려주면 위의 그림과 같이 유격이 생기며 분해가 됩니다.
오랫동안 분해하지 않았을 경우 이물질과 여러가지 이유로 잘 빠지지 않을 수 있습니다.
이렇게 회전식 레버가 분해되어 두 조각이 되었습니다.
내부를 살펴보니 매우 간단하게 생겼습니다.
파랑색 가스캣이 누수를 막아주는 것 같았으며 세 개의 구멍에서 냉/온수가 적절한 비율로 섞여 출수됨을 알 수 있습니다.
이렇게 레버를 돌리면 냉/온수 개방 정도가 달라져 온도 조절이 가능한 구조입니다.
이제 분해한 부품들을 보기 좋게 정리해 봅니다. 생각보다 단순한 구조였네요.
그림으로 설명이 될 지 모르겠지만 이런 식으로 각 냉/온수가 수전으로 들어오고
물의 혼합비를 통해 12시 방향의 구멍으로 나가서 우리가 사용하는 샤워기로 나오게 됩니다.
작동 원리는 알았으나 딱히 누수의 원인이 될 만한 문제를 찾지 못했습니다.
오링에 이물질 잘 닦아주고 다시 조립합니다.
원칙적으로 조립/분해한 오링은 폐기 후 신품으로 교체해야 하나 여분이 없어 그냥 씁니다.
조립하기
조립은 분해의 역순.. 시간도 얼마 안 걸리는 아주 쉬운 작업입니다.
조립시 토크는 그 어렵다는 '적당한 손토크'로 조립해 줍니다.
애초 목표로 했던 누수 잡기는 실패했지만
오늘도 새로운 욕실 수전의 내부 구조에 대해 알아보았습니다.
기회가 된다면 다른 무엇인가?도 알아보겠습니다.
